高壓清洗機壓力調節機構之遠程自動控製調壓溢流閥的結構設計介紹

時間：2012-08-13     來源： http://www.zslhxx.com

隨著工業清洗越來越被人們所重視，工業用高壓清洗機得以在工業清洗領域廣泛推廣應用。目前已經成為工業清洗領域的首選清洗設備，並且逐漸向係統化和自動化進行演變。通過對高壓水發生設備進行遠程控製，即可實現高壓水射流清洗的自動化，而遠程自動控製調壓溢流閥是保證和實現這一運行的重要調節機構。以下主要介紹遠程自動控製調壓溢流閥的結構設計。

遠程自動控製調壓溢流閥的電動裝置結構設計：

遠程自動控製調壓溢流閥電動裝置的結構原理圖

1、手輪 2、輸出軸 3、離合器 4、蝸輪渦杆 5、行程控製器 6、電器箱蓋 7、閥杆螺母 8、齒輪 9、力矩控製器 10、手電動切換 11、電機 12、箱體

如圖所示，電機通過齒輪驅動蝸輪蝸杆，蝸輪蝸杆驅動閥杆螺母旋轉，至此將電機的旋轉運動轉化為閥杆的直線運動。

遠程自動控製調壓溢流閥的結構設計：

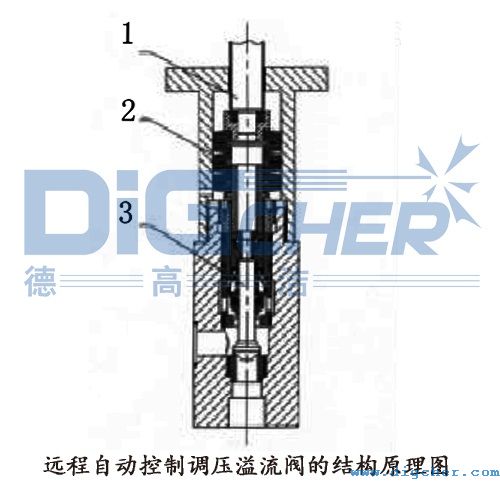

遠程自動控製調壓溢流閥的結構原理圖

1、閥杆 2、碟簧 3、溢流閥杆座

如圖所示，閥杆向下運動壓縮碟簧，將閥杆的直線運動位移轉換為碟簧的壓力，碟簧再將該壓力傳遞給溢流閥杆座，之後關閉溢流閥杆和閥座組成的溢流水路，通過控製閥杆的直線運動位移，就可以控製高壓水的溢流量，從而控製高壓清洗機的輸出壓力。
